不同類型的色差儀，其所配置的測量口徑的類型是不同的，在針對不同類型樣品時，有時需要更換測量口徑色差儀 。在測量口徑更換以后，就需要對儀器進行黑白校正。本文以三恩時NH310色差儀和TS7036分光色差儀為例，介紹了色差儀口徑更換與黑白校正方法。

NH310色差儀

NH310色差儀測量口徑更換方法：

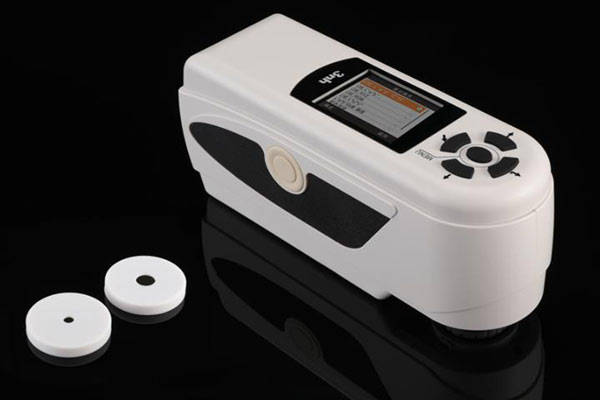

NH310色差儀有中8mm測量口徑、中4mm測量口徑、中8mm加長測量口徑（選配）3種測量口徑，可根據不同的使用需求進行更換色差儀 。

1.測量口徑的拆卸

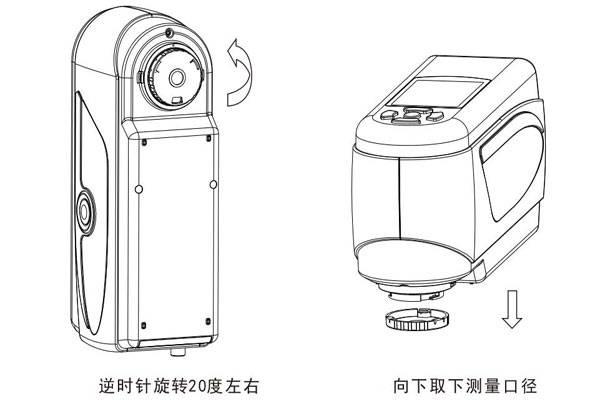

如下圖所示，將測量口徑逆時針旋轉約20°，然后向下去下測量口徑色差儀 。

測量口徑拆卸

2.測量口徑安裝

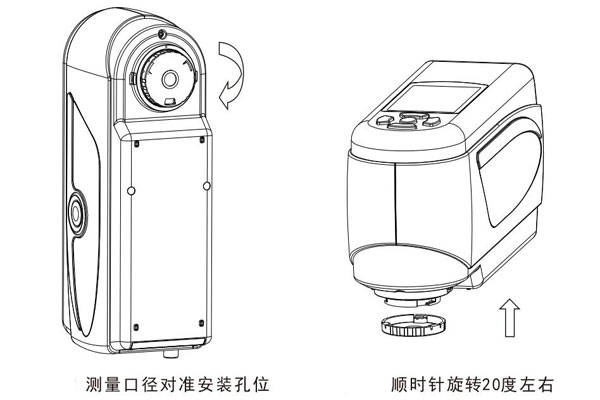

如下圖所示，將測量口徑對準安裝孔位，然后順時針旋轉約20°左右色差儀 。

測量口徑安裝

展開

3.加長測量口徑安裝

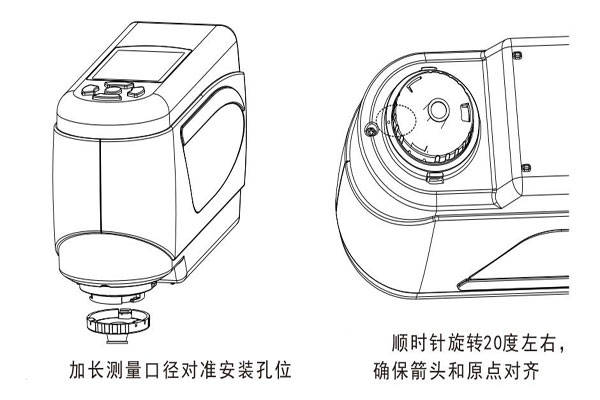

如下圖所示，將加長測量口徑對準安裝孔位，然后順時針旋轉約20°左右色差儀 。旋轉完畢后，測量口徑上的箭頭應與色差儀上的凹點對其，如下圖所示。

加長測量口徑安裝

NH310色差儀黑白校正方法：

1.自動校正方法

儀器采用人性化設計，在開機階段將自動進行白校正及黑校正，是當前使用最方便的色差儀；當開機之后儀器顯示器進入測量界面的時候，儀器已經自動完成白校正和黑校正，此時，可取下白板蓋進行色差測量色差儀 。若白板蓋沒蓋上或者松動，儀器開機后將進入“自動白板校正失敗”界面，界面有兩個選項“重新白板校正”，“退出白板校正”。

選中"重新白板校正”選項，界面將提示蓋好白板蓋，確認后，儀器自動重新白板校正色差儀 。選中“退出白板校正”選項，儀器不進行校正，將直接進入操作界面，此時，儀器將使用上次的黑白板校正數據。

2.手動校正方法

色差儀開機啟動完畢之后，按“Menu”進入主菜單，在主菜單中選擇“黑白校正”，進入黑白校正界面色差儀 。

確保白板蓋與儀器連接緊密，選擇“白板校正”并按“確認”鍵，顯示界面將會提醒您放好白板盒，再次按下“確認”鍵或測量鍵進行白板校正色差儀 。

確保白板蓋已經取下，選擇“黑板校正”并按“確認”鍵，顯示界面將會提醒您將測量口對空，此時將色差儀對空，再次按下“確認”鍵或測量鍵進行黑板校正色差儀 。至此，手動黑白校正完畢。

注意：儀器對空進行“黑板校正”時，周圍須為較暗的、無明亮光源照明的環境，儀器對空方向3米內不存在遮擋物色差儀 。

建議：只有在長期使用后，出現測量數據不準確的情況，才進行手動白校正及黑校正色差儀 。

TS7036分光色差儀

TS7036分光色差儀測量口徑更換方法：

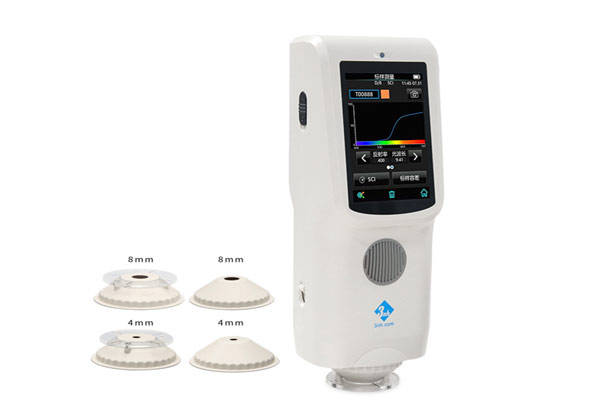

TS7036色差儀有幾個測量口徑配有Φ8mm/Φ4mm兩種類型的測量口徑，當被測樣品被測面比較大，并且均勻的時候，建議用Φ8mm測量口徑，當樣品被測面比較小的時候，建議用Φ4mm測量口徑色差儀 。TS7036色差儀在進行測量口徑切換時，需要完成以下幾個步驟：

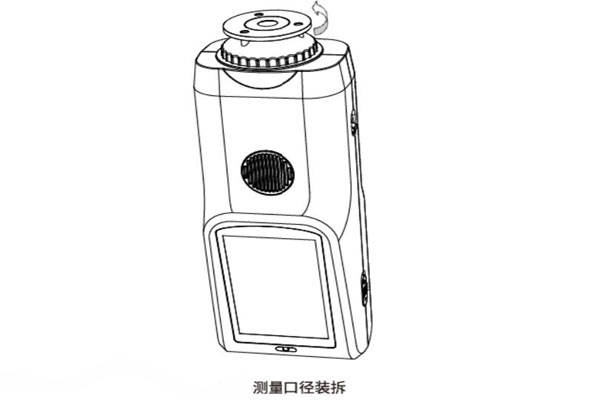

第一步：口徑安裝，如下圖所示，逆時針旋轉測量口徑，取掉原口徑；將待裝測量口徑對準積分球安裝孔，順時針轉動，當有“噠”一聲，表示測量口徑和積分球扣位配合好，即安裝好待裝測量口徑色差儀 。

測量口徑裝拆

第二步：如果已經裝配好的口徑Φ4mm測量口徑，需要將口徑切換開關撥到SAV的位置上；如果是Φ8mm測量口徑，需要將口徑切換開關撥到到MAV的位置上色差儀 。

第三步：儀器軟件中口徑設置切換，如果在系統設置的測量口徑設置為自動模式，在重新黑白板校正時，儀器會自動識別口徑并做相應的軟件處理；如果在系統設置的測量口徑設置為非自動模式，需要手動設置對應的Φ8/4mm口徑色差儀 。

注意：測量口徑大小、光學透鏡位置、軟件口徑設置務必要保證匹配才能保證測試結果準確色差儀 。Φ4mm口徑，對應光學透鏡位置是SAV，軟件顯示為Φ4mm；Φ8mm口徑，對應光學透鏡位置是MAV，軟件顯示為Φ8mm；在測試界面狀態欄有對應的顯示。

注意：測量口徑切換后，要重新進行黑白校正，才可以進行新的數據測試色差儀 。

TS7036分光色差儀黑白校正方法：

在測量界面按主菜單鍵進入主菜單界面，在其他界面可以通過點擊確認鍵或返回鍵進入主菜單色差儀 。在主菜單中點擊“黑白校正”，進入“黑白校正”界面，在“黑白校正”界面中會顯示目前校正是否有效以及剩余的校正有效時間。

點擊下一步繼續操作，進入反射黑校正界面色差儀 。根據提示將測量口徑與黑筒光阱貼合，然后點擊“測量鍵”進行黑校正，可點擊返回鍵取消校正。

反射黑校完成后會進入反射白校界面，根據提示，確保測量白板編號和測量口徑設置正確，將儀器測量口與白板貼合，然后輕按“測量鍵”進行白校正，根據需要點擊返回鍵取消校正色差儀 。

反射白校完成后會跳轉回校正界面，顯示剩余的校正有效時間，根據需要進行相應的操作，點擊返回鍵則會返回到標樣測量界面色差儀 。
